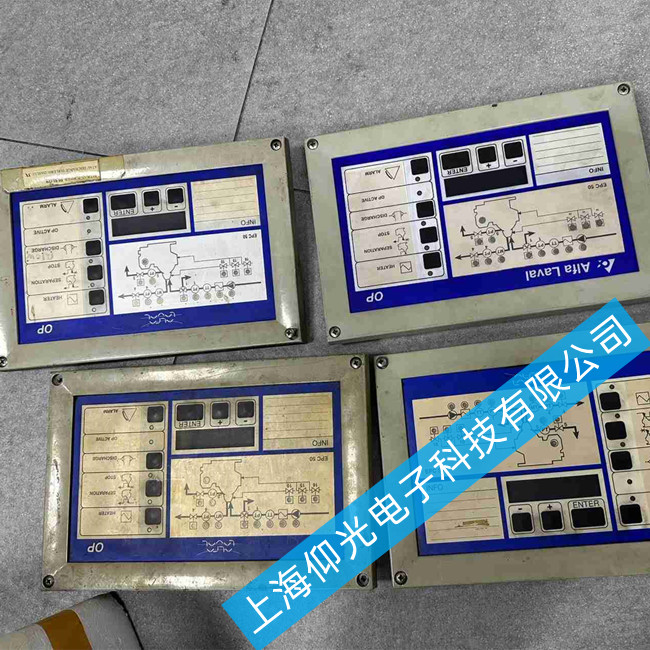

舟山船舶阿法拉伐分油机控制面板无显示黑屏无法启动主板故障维修

舟山船舶阿法拉伐分油机控制面板无显示黑屏无法启动主板故障维修

阿法拉伐分油机控制面板无显示维修方案

一、故障原因分析

‌电源及供电系统问题‌

主配电板供电异常可能导致控制面板无显示，需排查主开关、保险丝及供电线路是否正常‌。

电源模块或电容老化（如电解电容失容）可能导致主板供电不稳定，进而黑屏或无法启动‌。

‌显示屏硬件故障‌

显示屏本身损坏或内部电路接触不良，需检查显示屏连接线及背光模块是否正常‌。

‌主板或控制板故障‌

主板芯片级故障（如EPC-50、EPC-400等型号）可能导致系统启动异常，表现为黑屏、循环重启或通信错误‌。

控制板炸机或烧毁（如EPC 50控制箱炸机）需检查电路板是否有明显烧焦痕迹或元件损坏‌。

‌通信或传感器异常‌

I/O模块通信错误可能导致控制面板无法正常加载显示内容，需检查传感器信号传输及通信线路‌。

二、维修步骤及解决方法

‌基础排查‌

‌检查电源输入‌：确认控制箱电源电压稳定，主配电板无跳闸或短路‌。

‌测试显示屏‌：外接备用显示屏或通过替换法判断是否为屏幕硬件故障‌。

‌主板及电路板检测‌

‌目视检查‌：查看主板电容是否鼓包、烧焦，重点检查电源模块和滤波电容状态‌。

‌功能测试‌：若通电后显示“wait!”后黑屏循环，可能需更换主板或升级控制箱固件‌。

‌通信与传感器检查‌

‌清理连接端口‌：拔插并清洁通信接口（如I/O模块插槽），排除氧化或接触不良问题‌。

‌传感器信号验证‌：通过万用表检测传感器输出信号是否正常，排除信号干扰或断路‌。

‌经济性维修建议‌

‌电容更换‌：若为电解电容老化，仅需更换成本低廉的电容即可恢复功能，避免整体更换主板。

‌专业维修支持‌：联系授权维修商（如上海仰光电子）进行芯片级修复或控制箱升级，成本低于整体更换‌。

三、维修注意事项

‌备件兼容性‌：确认控制面板型号（如EPC-50、EPC-400）与备件匹配，避免因版本停产导致适配问题‌。

‌防静电操作‌：维修时需佩戴防静电手环，避免静电击穿敏感元件‌。

‌系统备份‌：升级或更换控制板前，备份原程序以防数据丢失‌。

通过上述步骤可系统排查并解决控制面板无显示问题，结合硬件维修与系统调试实现高效修复‌
