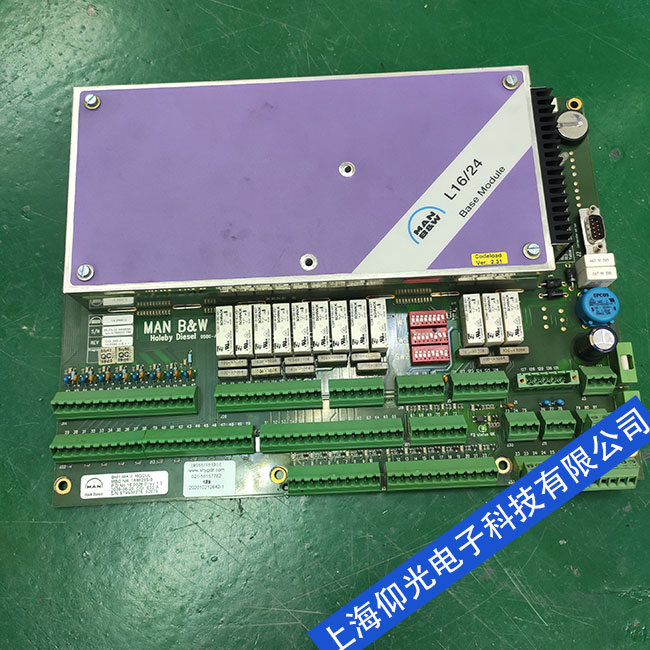

南京船舶MAN曼主板控制器通讯故障维修

针对MAN曼主板控制器通讯故障维修，结合故障特点提供以下排查与修复方案：

一、电源与基础连接排查

‌电源稳定性检测‌

检查电源连接是否稳固，测量输入电压是否在正常范围（±10%波动允许），异常时更换电源适配器或稳压装置‌。

确认主板电源指示灯状态，若未亮起需排查主板供电模块或电源板故障‌。

‌接口与接线端子检查‌

重新插拔所有通信接口（如RS485、CAN总线接口），确保无松动或氧化现象，必要时更换腐蚀的接线端子‌。

检查通信线缆外皮是否破损，使用万用表测量线缆通断及绝缘电阻（正常应＞1MΩ）‌。

二、通信线路与CAN系统检测

‌CAN总线故障诊断‌

关闭设备电源，测量CAN通讯线对地电阻，若接近60Ω表明存在短路，需分段排查线路或更换线束‌。

检查CAN总线终端电阻（通常为120Ω），若缺失或阻值异常需补装或更换‌。

‌信号干扰与屏蔽处理‌

检查通信线缆是否与高压线、变频器等干扰源并行铺设，必要时增加金属屏蔽管或隔离布线‌。

对通信接口加装磁环滤波器，抑制高频干扰信号‌。

三、主板硬件与组件检查

‌主板核心模块检测‌

检查主板电容是否鼓包、烧焦，重点排查通信芯片（如SJA1000）及周边电路，异常时更换损坏元件‌。

使用示波器测量通信端口信号波形，若波形畸变或无信号输出，可能为芯片或驱动电路故障‌。

‌传感器与外部设备联动测试‌

断开非必要外部设备（如温度/压力传感器），逐一接入测试，定位因传感器故障导致的通信阻塞‌。

检查PLC、HMI等关联设备的通信配置，确保协议与波特率匹配‌。

四、软件与系统配置恢复

‌驱动与固件更新‌

重新安装或升级通信驱动（如CANOpen、Modbus驱动），修复因软件冲突导致的通信中断‌。恢复控制器出厂设置，清除异常参数配置，必要时重刷固件‌。

‌系统资源冲突排查‌

通过设备管理器检查IRQ中断号是否冲突（如网卡与COM口共用IRQ3），手动调整资源分配‌。

五、环境与防护措施

‌静电与湿度控制‌：操作时佩戴防静电手环，确保工作环境湿度≤80%，避免电路板受潮或静电击穿‌。

‌散热优化‌：清理主板风扇及散热片灰尘，确保芯片工作温度＜70℃，防止高温引发通信异常‌。

六、专业级维修建议

若上述步骤无效，可能存在以下问题需专业处理：

‌主板PCB层间短路‌：需通过飞线或分层修复技术处理‌。

‌通信芯片程序丢失‌：使用编程器重新烧录芯片固件‌。

‌定制化系统兼容性问题‌：联系上海仰光获取专用调试工具或升级包‌。建议优先排查电源、CAN总线和接口连接等基础项，再逐步深入硬件与系统检测。若涉及芯片级维修，建议交由具备船舶设备维修资质的服务商处理‌
