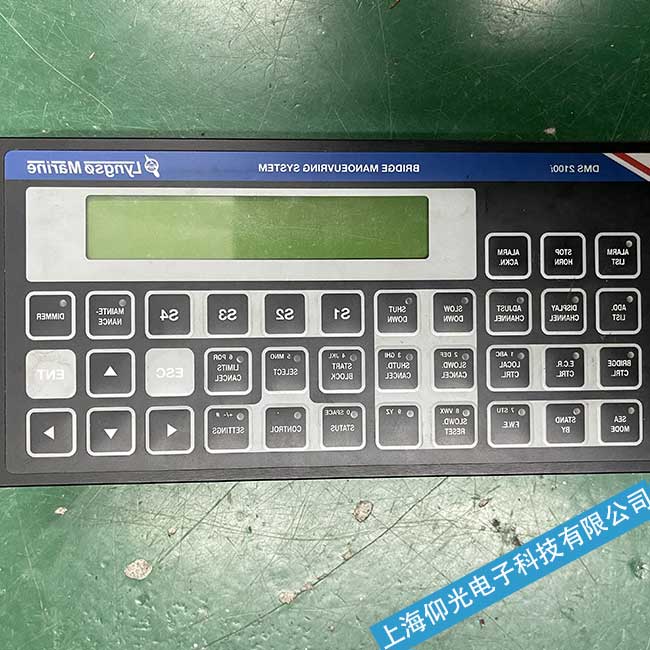

船舶DMS 2100I控制显示屏显示不正常维修-立等可取

同步显示屏的显示依赖显示器的设置，异步显示屏不依赖显示器设置:

2、确定显示屏是局部的显示问题还是整解显示均有问题;

局部显示不正常可排除通讯方面的问题，一般可确定是显示屏硬件出现故障，

3.整屏显示不正常可能产生的原因有多种:

对于同步显示屏，您应该确认显示器的设置是否改变，通讯是否正常，发送是否正常，

4.然后是接收是否正常:

对于异步显示屏，一首先应该确认显示屏的参数:硬件地址、宽度、高度、IP是否有改变，如果这些参数正确，再测试通讯是否正常，最后确定显示屏控制是否正常

5.显示屏单元板接口:

显示屏是由一块一块的显示单元板所组成，信号通过扁平电缆传输。单元板的接口说明:N=地(GND) L=锁存(LAT或ST) S=时钊' (Clk) 0=使能(OE) E=能(/OE)R=红色数据G=绿色数据U=蓝色数据ABCD=行信号H=译码后的行信号F=悬空v=vcc)改造。

为了节省客户的投资，我们可为客户己有的LED显示屏提供改造、更新等服务。根据客户显示屏的情况大致可分为以下三种:

6.相同显示单元板接口

很多led显示屏厂家显示单元板接口不太标准，如果客户led显示单元板接口与上面讲的接口相同，我们即可进行系统升级，如文字屏视屏、低灰度视屏、高灰度视屏，该方法费用低、见效快。

7.显示单元板接口

如果客户将显示单元板接口与上面所列的标准接口排列不完全一样，但信号的数量及类型一样，该种led显示屏也可升级，但费用比第1种情况略高。

 8.完全不同的显示单元板接口

 客户原有的led全彩显示屏单元板接口与上面所讲的不完全一样，这种情况下改造的费用就较大。除了LED模块和部分IC保留外，其他如PCB板、系统等，全部都要换掉，费用较高。
