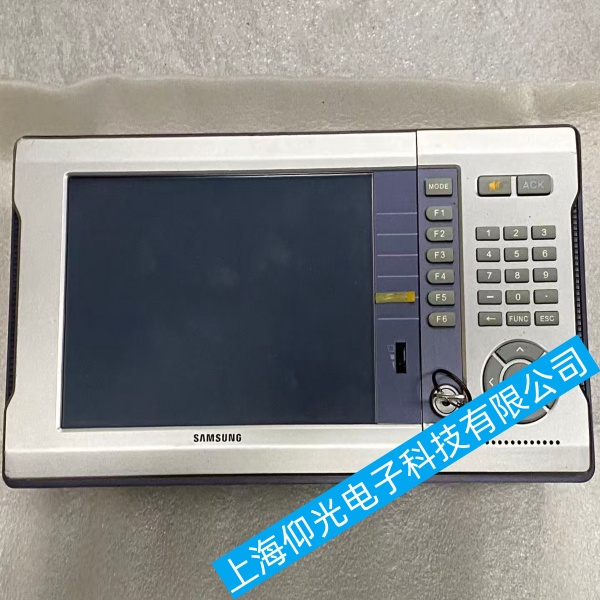

三星船舶主控制单元 SMCU‑1000B上电黑屏无显示故障排查与修复全过程

三星船舶主控制单元 SMCU‑1000B上电黑屏无显示故障排查与修复全过程
重要安全提醒：该设备属于船舶主机安保控制单元，所有开盖检修必须先断电验电，检修前征得轮机负责人许可；检修过程严防误触安保回路造成主机意外停车，排查无果建议联系三星原厂技术支持，全程做好轮机日志记录。
一、先区分三星船舶主控制单元 SMCU‑1000B黑屏故障类型
1. 上电黑屏，按键灯、面板指示灯完全不亮，设备无任何动静：大概率供电回路故障。
2. 上电黑屏，按键有背光、指示灯亮，屏幕漆黑，强光下隐约能看见菜单文字：属于背光回路故障，主控板已经正常运行。
3. 上电指示灯亮，按键有反应，强光下也看不到任何画面：主控板或显示信号输出故障。
二、三星船舶主控制单元 SMCU‑1000B外部无开盖检查
1. 检查设备输入电源。测量 SMCU‑1000B 电源端子电压，核对是否在设备额定工作电压范围，查看控制柜电源开关、保险、接线端子。端子有无松动、烧黑、氧化发热。若外部保险丝熔断，不要直接换新保险就上电，必须先排查后端有无短路。
2. 执行完整断电复位。断开设备电源开关，完全断电 3‑5 分钟，让电路板残余电量放空，之后重新送电。部分瞬时死机、内部锁死故障可恢复。
3. 观察控制柜工况。检查控制柜温度、有无凝露进水；排查附近大功率设备启动造成电压跌落。电压瞬降经常会导致单元上电失败黑屏。
三、三星船舶主控制单元 SMCU‑1000B断电后检查显示连接线
完全断电后打开面板后盖，找到主板通往液晶显示屏的扁平排线。
拔下排线，检查排线有无断裂、针脚腐蚀受潮，用无尘布或者无水酒精棉签清洁排线金手指，清理完成后重新插牢，扣紧卡扣。
船舶长期振动最容易造成排线松动，引起黑屏。重新接好后上电测试。
四、三星船舶主控制单元 SMCU‑1000B背光类黑屏处理
这种情况主板已经正常启动，只是背光没有点亮。
1. 查看菜单背光参数（如果按键可以操作），尝试盲操作调高背光亮度。
2. 检查背光供电线路、背光驱动板。背光电源线路断线、背光板损坏都会造成黑屏，信号正常背光失效，需要检修背光回路或者更换背光组件。
五、三星船舶主控制单元 SMCU‑1000B开盖内部硬件排查
1. 检查主控板电源部分。查看主板上电解电容有没有鼓包、漏液，电源滤波电容失效，是上电黑屏很常见的原因。
2. 检查主板上各路输出保险，查看板载小保险是否熔断。板载保险熔断代表内部有过流，必须查找过流根源。
3. 检查显示屏插座焊点。轻晃排线插座，观察焊点有没有虚焊脱焊，如有虚焊，可补焊插座。
4. 如果排线、背光、供电全部正常依旧黑屏，故障为主控板显示输出电路损坏或者液晶面板本体损坏。
六、三星船舶主控制单元 SMCU‑1000B故障无法修复的处理方案
全部排查完成上电依旧黑屏，不建议船上做深度板级维修。SMCU‑1000B 属于主机关键安保设备，板级维修稳定性差。优先更换原厂显示屏组件；更换显示屏无效，则需要更换主控主板。备件更换完成之后，完整测试报警、调速、安保等全部功能，确认无异常后方可投入主机运行。
