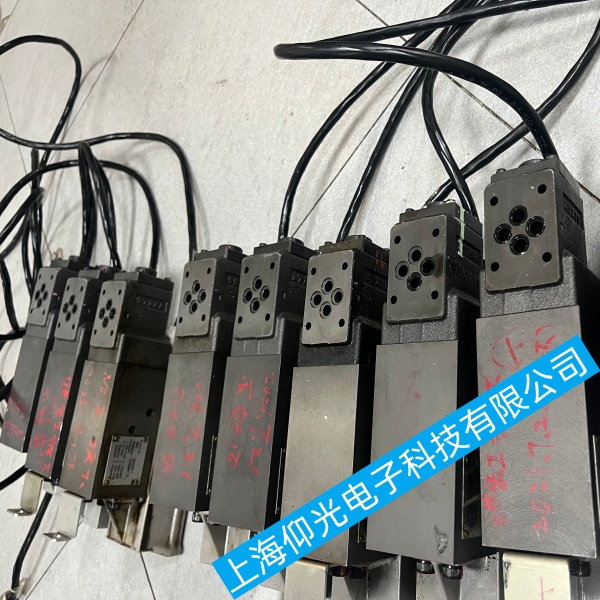

MAN 船用主机油门执行电磁阀 5836255‑1 频繁烧线圈故障根源一次性修好

MAN 船用主机油门执行电磁阀 5836255‑1 频繁烧线圈故障根源一次性修好
线圈反复烧坏本质：过压、电流过载、线圈散热恶劣、阀芯卡滞长期超负荷吸合、线路短路、接地漏电、配件非标，下面由浅入深排查，附带预防手段，大白话实操版
一、MAN 船用主机油门执行电磁阀 5836255‑1供电电源问题
1. 主机 24V 电源电压超标、电压尖峰
发电机启停、主机继电器通断产生高压浪涌，瞬时电压远超 26.4V，击穿线圈绝缘。
- 实测工作电压，正常 DC24V 允许区间 21.6‑26.4V
- 解决：电磁阀电源加装 DC24V 浪涌抑制器、续流二极管；电源线上增加磁环吸收脉冲
2. 线路虚接、线径过小、长线压降
线缆太细、接头氧化松动，接触电阻忽大忽小，线圈频繁吸合冲击、发热烧毁。
- 更换粗规格控制线，航空插头针脚打磨除锈，锁紧卡扣，防水包裹
> 禁止和大功率启动阀、风机共用一路电源线，负载冲击极易烧坏线圈
二、MAN 船用主机油门执行电磁阀 5836255‑1机械卡滞，线圈长期满负荷通电
阀芯卡住、油泥铁屑卡死，电磁阀铁芯无法完全吸合，线圈一直维持超大吸合电流，短时间发烫烧绕组
1. 拆解阀体，煤油清洗先导孔、阀芯、衔铁端面，清理燃油胶质、金属碎屑
2. 检查复位弹簧歪斜、卡顿、弹力过大；O‑圈发胀卡住阀芯
3. 手动滑动阀芯，全程顺滑无阻滞、回弹轻快才可装回
4. 燃油前置滤网定时清洗，杂质进入阀体是阀芯卡死元凶
三、MAN 船用主机油门执行电磁阀 5836255‑1环境高温与散热缺陷
该油门电磁阀紧贴主机机体、排气管附近，高温烘烤加速漆包线绝缘老化、短路烧坏
1. 阀体加装隔热垫板，远离排气高温区
2. 支架加装减震橡胶垫，减少主机震动造成线圈内部漆包线震断、匝间短路
3. 做好防水防油，燃油渗漏浸泡线圈外壳，造成绝缘破损漏电
四、MAN 船用主机油门执行电磁阀 5836255‑1接地、线路破皮短路
1. 线束被油管、支架磨破，线缆间歇性碰船体外壳，出现间歇性对地短路
2. 插头进水、燃油积污造成针脚漏电、正负极微短路
检修：整条控制线巡检，破损电线更换；插头内部吹干、清理油污，涂抹防水油脂
五、MAN 船用主机油门执行电磁阀 5836255‑1配件质量问题
1. 副厂非标线圈内阻不对，线圈匝数、电阻不达标，工作电流超标极易烧毁
- 优先选用原厂 5836255‑1 成套配件；更换线圈前实测线圈标准内阻
2. 铁芯吸合面磨损、间隙过大，电磁吸力不足，工作电流居高不下
六、MAN 船用主机油门执行电磁阀 5836255‑1根治预防步骤
1. 独立分出电磁阀供电回路，加装保险丝、浪涌二极管
2. 每次保养清洗燃油细滤，严防油渣进到执行阀
3. 三个月拆开清洗一次阀芯、衔铁接触面
4. 电源线单独走线，避开高温排气管、震动管路
5. 固定线圈，避免主机震动拉扯线束、震坏内部绕组
