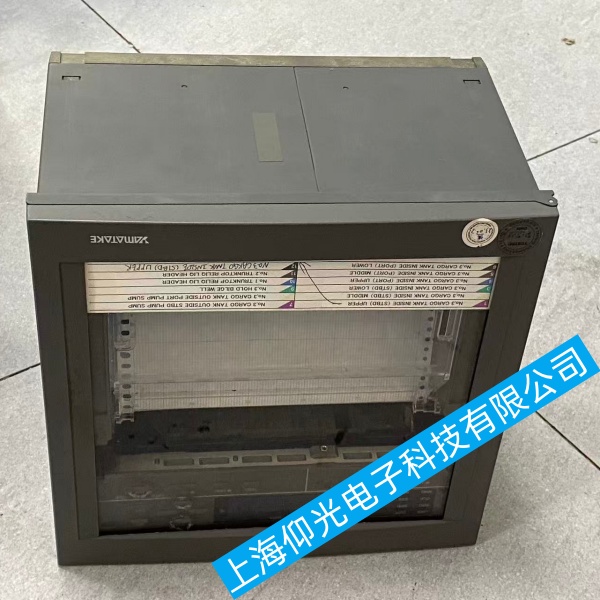

山武船用有纸记录仪 SRF212AS001D0 打印曲线缺线空白故障检修指南

山武船用有纸记录仪 SRF212AS001D0 打印曲线缺线空白故障检修指南
仪表测量数值显示正常，走纸运转无卡顿，但打印出来的记录曲线断条、单通道完全空白、局部断断续续缺印，分为机械耗材、打印头、排线、通道信号四类故障，适配船舶机舱潮湿、盐雾、震动工况检修。
一、山武船用有纸记录仪 SRF212AS001D0耗材与走纸机构基础排查
记录纸检查更换
使用劣质、受潮、过期热敏纸会出现打印发白、断线；更换山武原厂专用热敏记录纸，存放时做好防潮，避免机舱冷凝水浸湿纸张。
压纸辊压力调整清洁
辊轴粘满油污、盐垢、纸屑，纸张无法紧贴打印头，造成缺线；酒精擦拭胶辊，清理异物，调整两侧压杆螺丝，保证纸面均匀贴合打印头。
走纸卡顿清理
齿轮、挡板卡纸屑会出现间断空白，拆开走纸仓彻底清理碎屑，手动走纸确认无阻滞。
二、山武船用有纸记录仪 SRF212AS001D0打印头清洁与损坏检修
表面盐雾水垢清洁
机舱水汽、油气附着打印头加热点阵，热量不足打印断线；断电冷却后用无水酒精棉反复擦拭打印头陶瓷点阵，晾干再试打印。
打印头磨损、烧蚀
长期高温、粉尘腐蚀造成点阵发热丝断路，清洁后依旧固定位置缺线，直接更换同型号原厂打印头。
打印头供电触点除锈
打印头金属弹片氧化、接触虚，震动时供电时断时续；砂纸轻磨触点，涂抹导电防锈膏，压紧卡扣保证接触牢固。
三、山武船用有纸记录仪 SRF212AS001D0打印头连接排线故障排查
软排线氧化、折损
航行持续震动反复弯折排线，内部铜丝断裂，对应通道曲线空白；拔下排线，酒精清洁两端金手指，出现折痕发黑直接更换打印排线。
排线插座虚焊腐蚀
主板排线座受潮锈蚀，引脚脱焊，用洗板水清洗插座，虚焊点位补焊加固。
四、山武船用有纸记录仪 SRF212AS001D0通道信号与主板驱动故障
通道信号断开测试
单通道无曲线、屏幕数值正常：核对通道开启状态，检查该路传感器接线是否断路、参数量程是否关闭，重新接入标准信号源测试打印。
主板打印驱动电路损坏
多通道同时缺线、打印头及排线完好，为主板驱动芯片、输出电阻腐蚀损坏；清洗主板腐蚀区域烘干，损坏元件更换，严重则更换主控板。
五、船舶山武船用有纸记录仪 SRF212AS001D0日常预防维护
仪表舱加装除湿装置，定期更换门封胶条，防止水汽渗入打印仓腐蚀打印头。
只使用原厂热敏纸，机舱存放纸卷密封包装，避免受潮失效。
每月清洁打印头与胶辊，半年检查一次排线弯折损耗，提前更换老化排线。
高震动机舱定期紧固打印头卡扣、前壳螺丝，减少接触不良故障。
