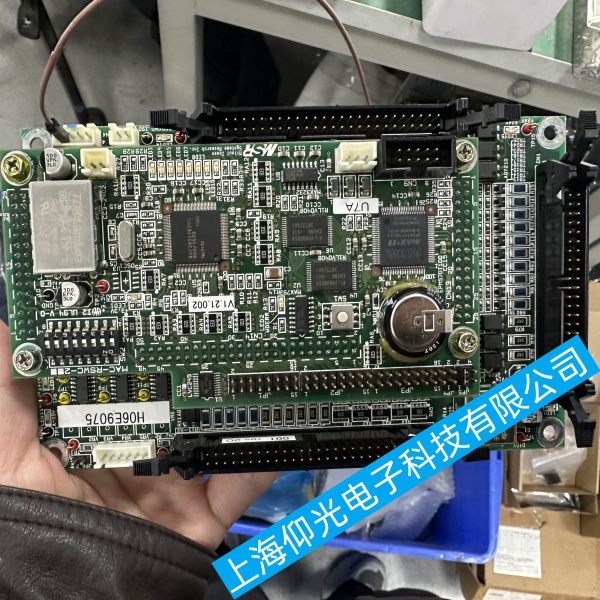

船用车钟通信板 H23E9075 出现"局部通道失效"故障时，90%以上与"特定档位触点损坏""光耦/继电器故障""对应通道线路断线""地址映射错误"四类原因有关。按下列由简到繁顺序排查，可在15分钟内定位并恢复：
1、快速确认船用车钟通信板H23E9075失效范围
记录具体失效档位：如"前进三""后退一""停车"等特定档位无响应
测试相邻档位：若仅单个档位失效，多为该通道硬件故障；若连续多个档位失效，可能为公共线路或译码电路问题
观察现象：
驾驶室发令，机舱无显示 → 发送通道故障
机舱回令，驾驶室无显示 → 回令通道故障
双向均无 → 该档位公共部分故障
2、船用车钟通信板H23E9075档位触点与编码器检查（最常见）
H23E9075 通常采用格雷码或二进制编码盘：
拆开驾驶室车钟手柄，检查编码盘触点是否烧蚀、氧化
特定档位对应特定编码组合，单个触点失效即导致该档位"丢失"
清洁触点：用无水酒精棉球擦拭，砂纸轻磨烧蚀点
编码盘磨损严重时，更换同型号编码器（注意格雷码/二进制区分）
3、船用车钟通信板H23E9075光耦隔离通道故障
H23E9075 各档位通常经光耦隔离后进入 CPU：
用万用表二极管档测量该档位光耦输入侧，应有 1.2V 压降
输出侧：有输入时导通，无输入时截止
光耦老化或击穿会导致特定通道常通或常断，更换同型号光耦（如 TLP521、PC817）
4、船用车钟通信板H23E9075继电器输出触点
若该档位控制外部继电器（如主机调速器接口）：
测量继电器线圈电压，有电不吸合则继电器损坏
测量触点通断，烧蚀发黑即更换
继电器型号通常为 24V DC，5A 触点容量
5、船用车钟通信板H23E9075线路断线与虚接
船舶振动导致特定档位接线松脱：
检查该档位端子排螺丝紧固
用万用表通断档逐段测量：手柄触点→电缆→H23E9075 端子
重点检查活动部位（如手柄转轴处）电缆疲劳断芯
临时跨线验证：用短线直接短接该档位输入端，观察是否恢复
6、船用车钟通信板H23E9075地址映射与软件配置
部分 H23E9075 支持档位自定义映射：
进入配置模式（通常拨码+按键组合）
检查失效档位对应的地址码是否正确
曾出现误操作将"前进三"映射到未用地址，导致该档位"消失"
恢复出厂设置或重新下载配置表
7、船用车钟通信板H23E9075的CPU 端口损坏
若上述均正常，测量该档位对应 CPU I/O 口电平：
输入口：有信号时应翻转，无变化则端口损坏
输出口：应输出驱动信号，无输出则端口损坏
CPU 端口损坏需更换整块 H23E9075 主板，或启用备用通道（若有）并改线
8、船用车钟通信板H23E9075应急处理
海上无法立即修复时：
用相邻档位替代：如"前进三"失效，临时用"前进二"并口头通知机舱加车
启用车钟备用系统（如声力电话+机旁手动）
记录失效档位，抵港后立即彻底检修
9、船用车钟通信板H23E9075故障仍无法解决
记录失效档位编号、编码器实测值、光耦/继电器状态
联系设备制造商或船舶电气供应商更换 H23E9075 板卡
日常维护要点
每月测试车钟全档位往返，早期发现触点不良
每季度检查编码盘触点氧化情况，清洁并涂触点保护剂
每年测量各档位线路绝缘，防止受潮渐变性失效
避免车钟手柄猛打猛回，减少触点机械磨损
按以上步骤，可在最短时间内恢复 H23E9075 局部通道功能，确保车钟系统所有档位可靠可用，保障船舶操纵安全。
