辅机控制设备维修

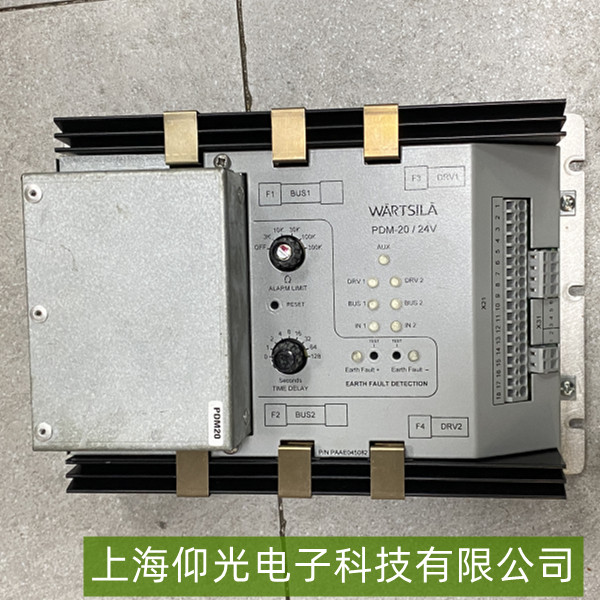

瓦锡兰 PDM-20 配电模块接地故障误告警维修
- 维修类别：辅机控制设备维修
- 发布者：ZMT
- 发布时间：2/2/2026
- 项目描述：瓦锡兰PDM-20配电模块接地故障误告警，先确认无实际接地问题。常见误告警原因有：检测电路元件异常，检查并更换老化元件；信号干扰或线路接触不良，固定端子、增加滤波电容；控制板软件或参数错误，调整阈值或升级固件；模块潮湿或污染，清洁并改善环境。维修后模拟负载运行、测绝缘电阻、长时间监测验证。
-
瓦锡兰 PDM-20 配电模块接地故障误告警维修
一、故障现象确认
表现：PDM-20模块无实际接地故障（如线路未短路、设备外壳无漏电），但系统频繁报“接地故障”告警（可能伴随报警灯亮、控制面板提示或保护功能触发断电）。需优先排除真实接地问题（如用绝缘电阻测试仪检测模块输出对地绝缘电阻，正常应＞1MΩ，若＜50kΩ则可能存在真实接地）。
二、常见误告警原因与维修步骤
1. 接地检测电路元件异常
可能问题：模块内置的接地检测传感器（如零序电流互感器、绝缘监测电阻）因长期使用老化，导致检测信号漂移（如误将正常微小漏电流识别为接地故障）。
维修操作：
断开模块电源，检查接地检测电路的关键元件（如互感器线圈是否断线、绝缘监测电阻阻值是否偏离标定值）。
用万用表检测检测回路的信号线（如从传感器到控制板的连接线）是否虚接或短路（正常应导通且无异常低阻抗）。
若元件老化（如电阻值变化＞10%），需更换同规格元件（参考模块维修手册的电路图定位型号）。
2. 信号干扰或线路接触不良
可能问题：接地检测信号线受外部电磁干扰（如附近大功率设备启停产生高频噪声），或检测回路接线端子松动、氧化，导致信号失真触发误告警。
维修操作：
检查接地检测信号线的屏蔽层是否可靠接地（仅一端接地，避免形成回路干扰），并重新固定松动的接线端子（用砂纸打磨氧化层后拧紧）。
对干扰敏感场景，可增加信号滤波电容（如0.1μF陶瓷电容并联在信号线间）或调整检测电路的抗干扰参数（需专业人员通过控制板设置）。
3. 控制板软件或参数设置错误
可能问题：控制板的接地故障阈值参数被误修改（如灵敏度调得过高），或固件版本存在Bug导致误判。
维修操作：
进入模块的控制面板或配置软件，检查接地故障的报警阈值（如绝缘电阻报警下限是否被设为过低值，正常通常为50kΩ~1MΩ）。恢复默认参数或按设备手册推荐值调整。
若近期升级过固件，确认是否存在已知Bug（联系瓦锡兰技术支持获取补丁或降级至稳定版本）。
4. 模块内部潮湿或污染
可能问题：模块安装环境潮湿（如湿度＞85%）或灰尘积累，导致检测电路元件受潮漏电（如PCB板爬电），触发误告警。
维修操作：
清洁模块内部（用无水酒精擦拭PCB板，重点处理检测电路区域），并检查密封胶圈是否老化（若模块外壳密封不良，需更换胶圈或加装防潮盒）。
改善安装环境（如加装除湿机，确保环境湿度＜70%）。
三、维修后验证
完成维修后，需进行以下测试：
模拟正常负载运行：连接标准负载（如电阻箱），逐步加载至额定功率，观察是否仍误报接地故障。
绝缘电阻测试：用500V兆欧表测量模块输出对地绝缘电阻（应＞1MΩ），确认无真实接地隐患。
长时间监测：运行24小时以上，验证告警是否彻底消除。
