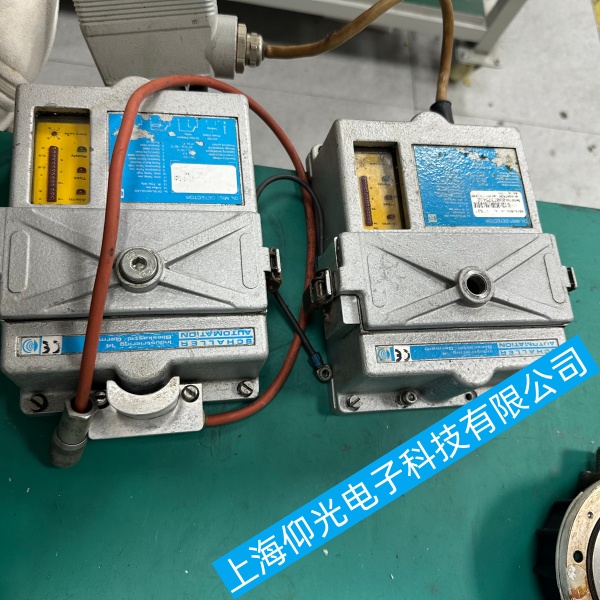

沙勒油雾探测器VM11587 EMC状态灯闪烁异常故障维修解析

沙勒油雾探测器VM11587 EMC状态灯闪烁异常故障维修解析
沙勒 VM11587-EMC 油雾探测器“状态灯闪烁异常”时，可按照“灯色→闪烁频率→伴随现象”三步法快速定位。现场 95 % 的闪烁故障可在前 3 步内解决。
1、确认沙勒油雾探测器VM11587 EMC灯色与含义
绿灯慢闪（1 Hz）：系统自检或待机中，属正常。
绿灯快闪（4 Hz）：探头未收到主控轮询 → 检查 CAN/RS-485 接线及终端电阻 120 Ω。
黄灯常亮或慢闪：探头自身故障（光室污染、风扇停转、24 V 低）。
红灯快闪：该缸油雾浓度已超阈值，先确认是否真报警再复位。
2、最常见：光室污染导致沙勒油雾探测器VM11587 EMC黄灯快闪
拆下前端暗室，取出两片光学镜片，常可见朝光源侧被油膜糊住；清洁后黄灯多熄灭。
同时观察风扇叶轮是否卡死；若 24 V 到位却不转，更换风扇组件（件号 A-17012）。
3、沙勒油雾探测器VM11587 EMC 24 V 电源漂移
探头端子处量到 <22.5 V 时，内部自检失败即报黄灯快闪。
单独拉 2×1.5 mm² 屏蔽线，或在主控机侧加隔离电源，可消除此类“电压型闪烁”。
4、沙勒油雾探测器VM11587 EMC通信中断（绿灯快闪）
用万用表测 CAN_H-CAN_L 电阻 ≈60 Ω（两端 120 Ω 并联结果）；无穷大说明总线断开。
检查中间接线盒屏蔽层是否 360° 接地，接地电阻应 <1 Ω。
5、沙勒油雾探测器VM11587 EMC软件/地址冲突
探头拨码地址与主控配置不一致时，也会绿灯快闪；断电后重新拨码并上电即可。
6、沙勒油雾探测器VM11587 EMC指示灯自检功能
仅当无油雾报警时才可执行指示灯测试，否则系统拒绝进入测试模式 。
若强制测试仍出现某色灯不亮，说明 LED 或驱动芯片损坏，需更换显示板。
7、沙勒油雾探测器VM11587 EMC状态灯仍无法熄灭
记录灯色、闪烁频率、伴随报警代码，联系 Schaller 授权服务商更换探头或主控通道板。
