一文教你搞定MAN发动机监控屏背光不亮故障


故障现象

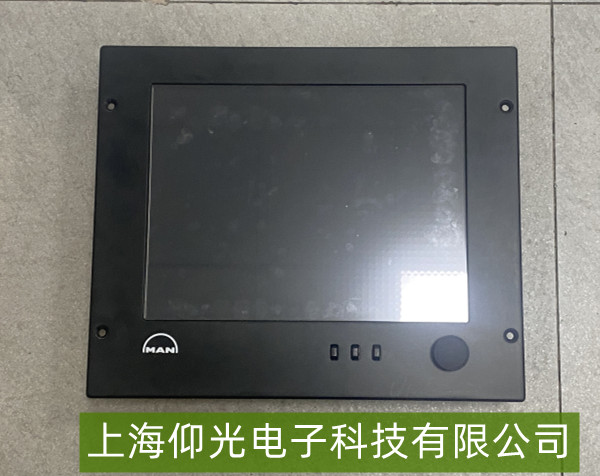

MAN发动机监控屏（通常为液晶显示屏）背光不亮时，屏幕可能完全无显示或仅显示暗淡内容，但按键操作或系统功能可能仍正常（如通过其他仪表间接确认发动机状态）。


常见原因
背光灯故障：背光灯管或LED灯条老化、损坏，导致无法发光。
电源问题：背光供电线路断路、保险丝熔断，或电源模块输出异常。
控制电路故障：背光控制信号未传输（如主板故障或连接线松动）。
屏幕本身损坏：液晶面板与背光组件集成损坏（较罕见）。

排查步骤
初步检查
确认监控屏完全无背光（尝试调节亮度旋钮，若无效则排除设置问题）。
检查发动机舱内相关保险丝（参考MAN手册中的电气图，常见保险丝位于驾驶室或发动机控制盒内）。

外部线路检测
断开监控屏插头，检查背光供电线（通常为单独的低压线束，电压可能为5V/12V/24V，依型号而定）是否有电。可用万用表测量插头对应针脚电压。
观察线路有无磨损、短路或接触不良（重点检查插头氧化或松动）。

背光组件测试
若供电正常但背光仍不亮，可能是背光灯珠或驱动板故障。需拆开屏幕外壳（需专业工具，注意防静电），直接测试灯条两端电压或更换同型号灯条测试。

控制信号排查
部分车型背光由主板控制信号触发（如PWM信号）。若供电正常但无信号，需检查主板相关电路或更换主板（建议联系MAN授权维修点）。

解决方案
简单修复：更换保险丝、重新插拔线路接头。
部件更换：若确认灯条或电源模块损坏，需更换原厂配件（非专业人员慎操作）。
专业维修：涉及主板或集成屏幕时，建议联系MAN售后或授权服务商，避免二次损坏。
