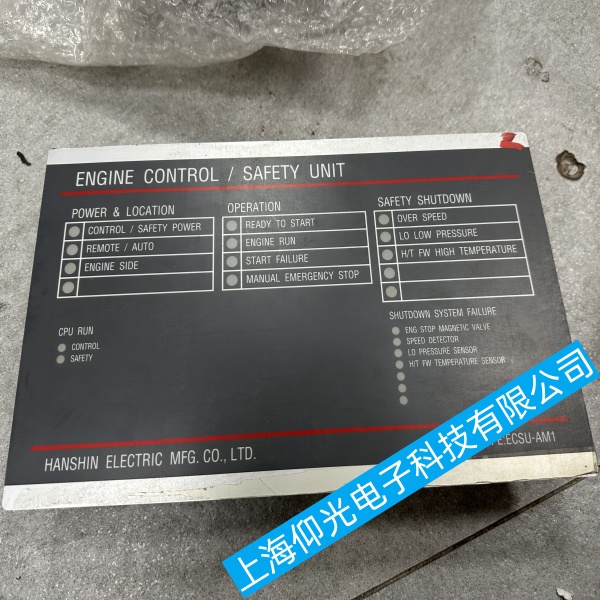

YAMAR DAHUA 洋马辅机板 ECSU-B6 “无法启动”绝大多数是“220 VAC → 24 VDC → 板内 5 V/3.3 V” 三级电源链中断，真正 CPU 损坏的概率极低。现场按下面 6 步由外到内排查，一般 10 min 内即可让板子重新点亮。
1、YAMAR DAHUA洋马辅机板ECSU-B6确认 220 VAC 总进线
用万用表量控制箱总开关上端，电压应在 220 V ±10 %；缺相或跌落 <180 V 时，内部开关电源直接欠压保护，表现为“全黑无反应”。
检查 3.15 A 慢熔陶瓷保险丝，熔断即换同规格，多数情况下板子随即恢复上电。
2、YAMAR DAHUA洋马辅机板ECSU-B6检查 24 VDC 母线
ECSU-B6 的 CPU、继电器、通讯口全部取自 24 V；量底板 +24 V 与 0 V 端子，若 <18 V 或纹波 >2 Vpp，说明开关电源老化，需整体更换电源模块或临时外接 24 V/5 A 稳压源试机。
3、目测YAMAR DAHUA洋马辅机板ECSU-B6板内指示灯
正常时 +5 V、+3.3 V、RUN 三颗 LED 应常绿；若仅 5 V 亮而 3.3 V 熄灭，多为板载 DC-DC 贴片电感脱焊，需返厂补焊。
若三灯全黑，再量 5 V 测试点仍无电压，即可判定电源链开路，需更换同型号电源小板。
4、YAMAR DAHUA洋马辅机板ECSU-B6做一次“硬复位”
断开 220 V 总闸→等待 30 s→重新合闸，可清除开关电源“打嗝”保护、MCU 死锁等临时故障；上电瞬间观察散热风扇是否微动，有微动即证明 24 V 已建立。
5、检查YAMAR DAHUA洋马辅机板ECSU-B6按键/排线短路
维护时经常把面膜按键排线折弯，若 5 V 与地意外短接，开关电源会进入“打嗝”模式，表现与“无反应”完全一致。拔掉前面板排线再上电，如板子立即点亮，说明短路在面膜或金属异物，更换面膜即可。
6、交叉验证YAMAR DAHUA洋马辅机板ECSU-B6
船上若有同型号 ECSU-B6 备件，直接整体替换，上电即正常，则原板内部电源或 MCU 损坏，需送专业船舶自动化维修站做芯片级修复；若备件依旧无反应，则 100 % 是背板 220 V/24 V 供电或背线问题。
