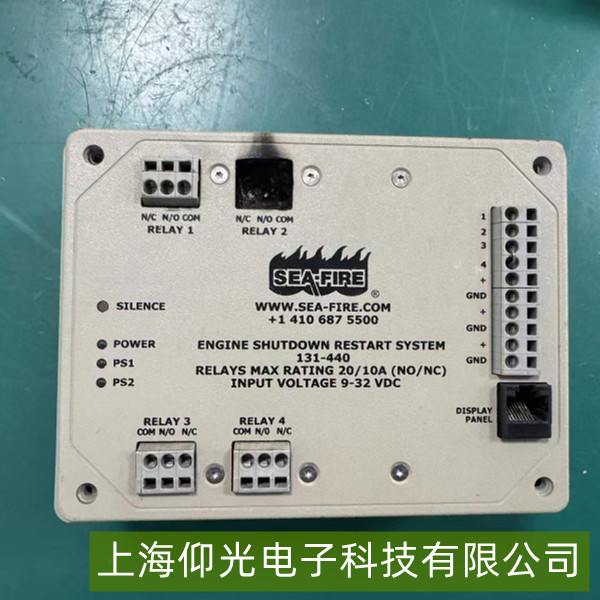

SEAFIRE灭火控制盒电源模块故障维修指南
一、故障特征识别
当SEAFIRE灭火控制盒电源模块故障时，典型表现为：控制盒面板“POWER”指示灯熄灭（或异常闪烁）、系统无通电响应（如显示屏不亮、按键无反馈）、功能模块（如探测器、阀门驱动电路）无法启动。需优先排除外部供电问题（如总电源断电、上级空开跳闸），再聚焦电源模块本身。
二、基础排查步骤
外部供电验证：用万用表测量控制盒电源输入端子电压（常见为24V DC或220V AC，以设备铭牌为准）。若输入电压为0或偏离标称值，需检查上级配电箱、保险丝（熔断器）或线路连接（如端子松动、线缆破损）。
物理状态检查：断开控制盒电源，打开防护盖观察电源模块外观——重点查看是否有烧焦痕迹（如PCB碳化、元件发黑）、电容鼓包/漏液、线路断裂或焊点脱落。若发现明显损坏，可直接判定模块故障。
三、模块深度检测
输入/输出电压测试：
若输入电压正常，用万用表测量电源模块各输出端电压（如5V、12V、24V等，参考设备手册标定值）。若输出电压为0或偏差超过±10%，则模块内部电源转换电路（如开关电源芯片、整流二极管、高频变压器）可能损坏。
特别检查关键元件：电源模块通常集成保险丝（FUSE）、压敏电阻（防浪涌）、开关管（如MOSFET）及稳压IC。保险丝熔断多为短路所致（需排查负载侧）；稳压IC发热异常或引脚虚焊可能导致输出不稳定。
保险与保护电路：多数电源模块内置自恢复保险或一次性保险丝。若保险熔断，需先排除短路点（如输出端对地短路、元件击穿），再更换同规格保险。
四、维修与替代方案
元件级维修（需专业技能）：若检测到单个元件（如电容、电阻、芯片）损坏，可选用同型号元件焊接替换（注意静电防护）。例如，电解电容鼓包需更换同容量/耐压值型号；稳压IC故障需核对型号并焊接原厂或兼容芯片。
整体更换：若模块损坏严重（如PCB烧毁、多元件失效），建议直接更换原厂电源模块（匹配控制盒型号），确保兼容性。更换时严格按说明书接线，避免极性接反（如DC模块正负极错误会二次损坏）。
