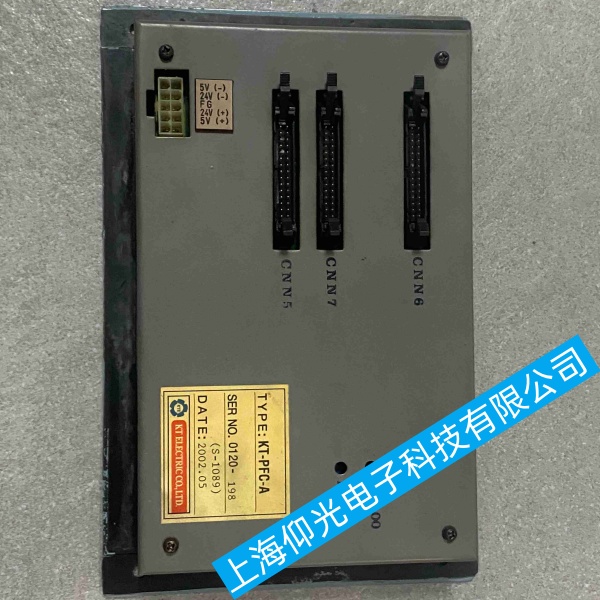

SAMGONG分油机控制板KT-PFC-A数值跳变或误报警故障维修技巧

SAMGONG分油机控制板KT-PFC-A数值跳变或误报警故障维修技巧
KT-PFC-A 出现“温度/压力/流量数值乱跳”或“误报警”时，90 % 以上是“电磁干扰＋参考地电位漂移”或“传感器回路接触不良”所致，真正 A/D 芯片损坏的概率极低。现场按下面 6 步由外到内排查，通常 10 min 内就能让数值恢复稳定、报警停止。
1、SAMGONG分油机控制板KT-PFC-A先确认 24 V 传感器电源
用万用表交流档量 24 V 对地纹波，>1 Vpp 即可引起 A/D 末位 ±3 字跳变；>2 Vpp 会触发“高/低温”“压力超限”等误报警。
纹波大多为船上变频器谐波串入，可在 KT-PFC-A 的 24 V 进线端加 1 只 4700 µF/50 V 电解＋0.1 µF 陶瓷的 π 型滤波，或单独拉一路 24 V 稳压模块给模拟传感器供电。
2、检查SAMGONG分油机控制板KT-PFC-A屏蔽层与接地
温度（PT100）、压力（4–20 mA）电缆必须全程屏蔽，屏蔽层在控制板侧单端接地，传感器侧浮空。
若两端都接地，船体杂散电流会把 mV 级 PT100 信号抬高几十毫伏，面板即显示温度“±8 ℃”跳变；把传感器侧屏蔽剪断即可立即稳定数值。
3、重新插紧SAMGONG分油机控制板KT-PFC-A所有传感器插头
航行震动使 DT04/MPD 插头松脱，接触电阻由 10 mΩ 变成 1 Ω，对 4–20 mA 回路而言就是 0.2 mA 的阶跃，面板会把 6.8 bar 显示成 7.4 bar 并触发“压力高”报警。
拔下插头，用酒精棉擦拭插针，再压听到“咔嗒”锁扣即可。
4、SAMGONG分油机控制板KT-PFC-A快速区分是油质问题还是电路问题
将参数 P10 设为 0（Stand-by），系统会切除水份传感器相关报警。
若此时水份数值立刻稳定，说明跳变/误报警由“置换水阀泄漏→油中真有水份”引起；若数值仍跳，则 100 % 为电气干扰或传感器故障。
5、SAMGONG分油机控制板KT-PFC-A软件滤波/死区设置
进入 KT-PFC-A 的“高级参数”页，把温度滤波系数从 2 改成 4，压力死区由 0.1 bar 调到 0.2 bar，可抑制最后一位数字连续跳动导致的“瞬报”。
修改后必须“保存→重启”才生效。
6、SAMGONG分油机控制板KT-PFC-A交叉替换传感器/通道
若只有 1 路 PT100 跳变，把该路传感器换到相邻备用通道，修改 IO 映射后观察：
– 跳变跟随传感器走 → 传感器或电缆故障，换新的即可；
– 跳变仍停留在原通道 → 控制板该路 250 Ω 精密电阻或 A/D 前端已损坏，需整体更换 KT-PFC-A 或送专业维修站做芯片级更换。
