瓦锡兰PDM120电源分配模块“端子接触不良”故障维修指南

  • 维修类别：主机控制设备维修
  • 发布者：ZMT
  • 发布时间：1/10/2026
  • 项目描述：瓦锡兰PDM120电源分配模块出现“端子接触不良”故障，会致输出异常。先确认故障现象，常见原因有紧固件松动、导线压接不当、端子氧化污染、端子排损坏。维修时，先断电并做好防护；接着检查清洁端子；再用合适扭矩紧固螺丝、重新规范压接导线；最后恢复绝缘防护，确认无短路后再恢复电源，确保模块正常运行。
  • 在线咨询
瓦锡兰PDM120电源分配模块“端子接触不良”故障维修指南

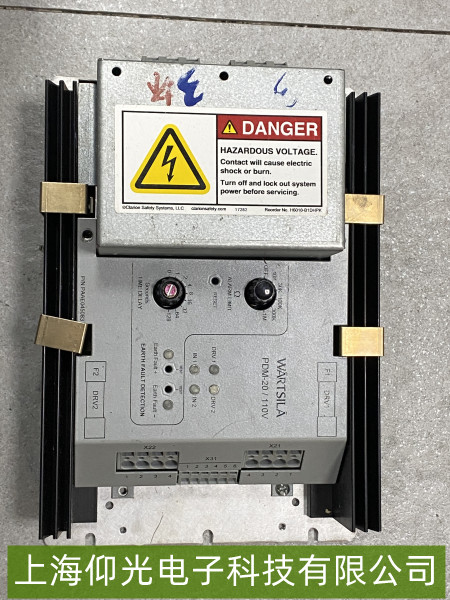

瓦锡兰PDM120电源分配模块是船舶或工业电力系统中关键的配电单元，负责将主电源分配至各子系统。若出现“端子接触不良”故障，可能导致输出电压不稳、设备间歇断电甚至模块保护停机。以下是针对性维修步骤：

一、故障现象确认
首先通过模块面板指示灯或报警代码确认故障类型（如“Terminal Fault”“Loose Connection”类提示），或观察下游设备是否出现供电中断、重启等异常。使用万用表测量端子输出电压（正常应为标称值±5%，如24VDC模块输出应在22.8~25.2V），若电压波动大或时有时无，则可初步判定为端子接触问题。

二、常见接触不良原因
端子紧固件松动：长期振动（如船舶环境）或安装时未拧紧，导致端子排与导线连接处电阻增大，发热甚至烧蚀。
导线压接不规范：线径与端子不匹配（如细线用大端子）、压接工具未达标（如手动压接不紧），或导线剥线过长/过短（绝缘层未完全进入端子压接区）。
端子氧化或污染：潮湿、盐雾环境（船舶典型场景）导致端子金属触点氧化（发黑/绿锈），或油污、灰尘堆积增加接触电阻。
端子排本身损坏：长期过载或机械应力导致端子弹性片变形、断裂，失去夹紧力。


三、维修操作步骤
1. 断电与安全防护

断开模块输入电源（主开关及冗余电源均需关闭），并悬挂“禁止合闸”标识。使用万用表确认无残余电压后，方可进行拆解。


2. 端子检查与清洁
目视检查：拆开端子排防护盖（如有），观察端子触点是否有氧化痕迹（黑色/绿色氧化层）、烧蚀黑点或导线松脱。
清洁处理：用电子清洁剂（如异丙醇）擦拭氧化触点，禁止用砂纸粗暴打磨（可能损伤金属表面）；若氧化严重，需更换端子排。

3. 紧固与重新压接
紧固螺丝：使用扭矩螺丝刀按模块手册要求拧紧端子固定螺丝（通常扭矩值标注在端子旁，如2~3N·m），避免过松或过紧（过紧可能压裂端子）。
导线重压接：若压接不规范，需重新剥线（长度一般为端子压接槽深度+5mm，绝缘层不外露），选用匹配线径的端子（参考模块手册线径范围，如0.5~2.5mm²），并用专用压接工具（如液压钳或端子压接机）确保牢固。

4. 绝缘与防护恢复
压接完成后，整理导线避免交叉挤压，重新安装端子排防护盖，并用扎带固定线束。恢复电源前，再次确认无短路风险（可用万用表测端子间电阻，正常应接近0Ω）。
