压载水处理系统主板 DO 输出端口短路故障维修

  • 维修类别：主机控制设备维修
  • 发布者：ZMT
  • 发布时间：1/5/2026
  • 项目描述：船舶压载水处理系统主板DO输出端口短路会影响系统运行。先要确认故障，查看报警记录或用万用表检测，确认后断电保护。接着精准定位短路点，通过阻抗测量和分段排查，分析是外部因素（执行部件故障、线路破损）还是主板内部问题。最后针对性维修，外部问题修复线路、更换部件，主板内部问题则拆解检查驱动电路，更换损坏元件。
  • 在线咨询

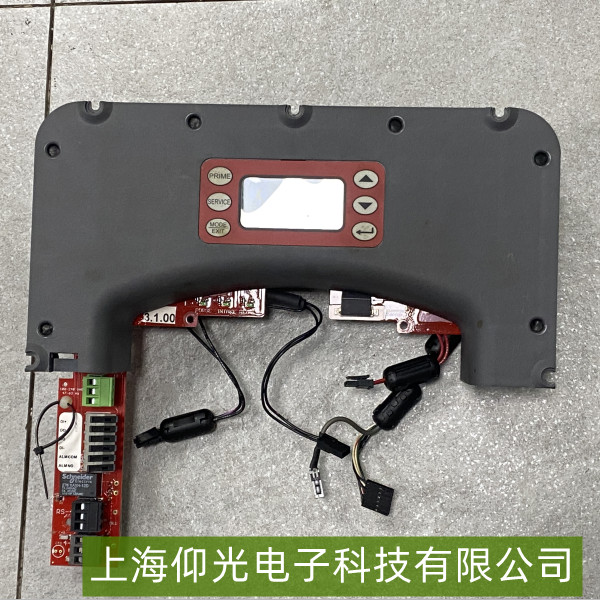

船舶压载水处理系统主板DO输出端口短路故障维修
船舶压载水处理系统（如电解法、紫外线法）的主板DO（溶解氧）输出端口负责向关键执行部件（如曝气泵、电解电极控制器）发送控制信号。若该端口短路，可能导致系统误动作、执行部件异常启停，甚至损坏主板核心电路。以下是系统化的故障维修流程：

一、故障确认与安全隔离
现象诊断：首先查看系统报警记录（如主板显示屏提示“DO端口短路”“输出异常”），或通过万用表检测DO端口对地/对电源电压（正常应为特定控制电平，如0-5V脉冲信号；若测得持续低电压或阻抗接近0Ω，则确认短路）。同时观察关联执行部件（如曝气泵）是否异常启动、无响应或过热。
断电保护：立即切断系统主电源（断路器或开关），避免短路电流进一步烧毁主板其他元件（如CPU、电源模块），并标记故障端口（如DO1、DO2）防止误操作。


二、短路点精准定位
端口电路检测：
阻抗测量：用万用表电阻档（×1Ω或×10Ω档）测量DO输出端口与地线/电源线的阻抗。正常情况下，端口对地/电源应呈高阻抗（＞1kΩ）；若阻抗＜10Ω（如0-1Ω），则确认短路。
分段排查：断开DO端口与外部执行部件的连接线（如曝气泵控制线），重新测量端口阻抗。若恢复正常（高阻抗），则短路点在外部线路或执行部件；若仍短路，则故障在主板内部（如驱动芯片、保护电路）。

常见短路原因：
外部因素：执行部件故障（如电解电极击穿、曝气泵电机绕组接地）、连接线破损（长期振动导致线皮开裂，线芯与地线短路）；
主板内部问题：DO端口驱动电路元件损坏（如MOSFET桥臂击穿、限流电阻烧毁）、焊点腐蚀（潮湿环境导致盐雾侵蚀，引脚间短路）。

三、针对性维修

外部线路/部件处理：若短路在外部，修复破损线路（用绝缘胶带包裹或更换整段线缆），检查执行部件（如用万用表测电解电极阻抗是否异常低、曝气泵电机绕组是否接地），更换损坏部件后重新连接DO端口。


主板内部维修：若确认是主板问题，需拆解主板（防静电操作：佩戴接地手环），重点检查DO端口驱动电路——包括MOSFET驱动芯片（如IRF系列）、限流电阻（通常为10-100Ω）、保护二极管（如1N4007）。用万用表检测芯片引脚对地阻抗（短路芯片引脚阻抗极低），若元件损坏，用同型号替换（参考主板原理图或厂家参数）。焊接时使用恒温烙铁（≤300℃），避免高温损伤周边电路。
