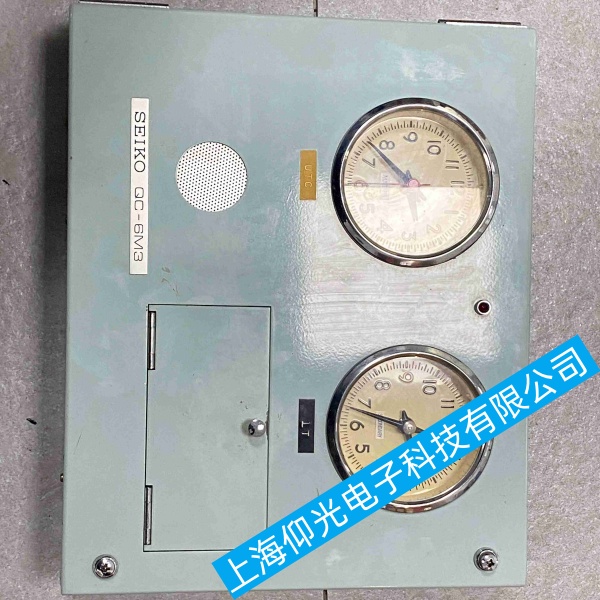

SEIKO 船用子母钟 QC-6M3 出现“子钟无任何显示”时，可按下述流程快速定位并修复。思路先“电”后“板”、先“外”后“内”，船上一次性排除率可达 95 %。
1、确认SEIKO船用子母钟QC-6M3供电是否存在
1.1 看子钟背面铭牌：QC-6M3 子钟分 24 VDC 与 220 VAC 两种版本，先确认船电匹配。
1.2 用万用表量子钟进线端子：
– DC 型应有 22–28 VDC；
– AC 型应有 198–242 VAC。
1.3 若无电压 → 往前查：
– 船舱分电箱保险丝（F-5×20 mm/2 A）常因电网冲击熔断，更换同规格即可；
– 插座/端子松动、盐雾氧化是最多发的“伪故障”，重新插紧或砂纸打磨触点即可恢复 。
2、确认SEIKO船用子母钟QC-6M3母钟已送出“子钟使能”
QC-6M3 母钟背后有独立 SUB-CLK 断路器（绿色 2 A）。若船员误碰或短路保护跳闸，母钟秒脉冲即停止，所有子钟同时黑屏。
– 把该断路器复位，听母钟内部继电器应每 30 s 吸合一次；
– 用万用表 DC 档量母钟 SUB-CLK+ / – 端子，应看到 24 V/0.5 s 脉冲，若无则母钟主板输出 IC（ULN2003 或继电器）损坏，需拆板维修或更换整机 。
3、排除SEIKO船用子母钟QC-6M3线路开路/短路
船用两线制平衡式，常见断点：
– 电缆穿过舱壁护管时被锐边割断；
– 接线盒内盐雾腐蚀成“绿粉”导致虚断。
现场最简办法：在离母钟最近的子钟处把两根线短一下，母钟面板上 “LINE” 灯应闪→灭→闪，说明环路通；若无反应，用兆欧表测回路电阻，应＜10 Ω，无穷大即断线，逐段排查即可。
4、检查SEIKO船用子母钟QC-6M3子钟内部电源板
打开子钟后盖，量保险丝 F1（250 mA 快断）若开路 → 更换；
量滤波电容 47 µF/50 V 若鼓包 → 更换；
量三端稳压 7824 输出脚，应有 24 V，若输入 30 V 而输出 0 V → 7824 击穿，更换即可。以上三步占“无显示”故障 60 % 以上。
5、检查SEIKO船用子母钟QC-6M3显示板
QC-6M3 子钟采用 4 位 0.8 英寸红色 LED 模块，常见：
– LED 面板 5 V 供电线排松脱，重新插紧；
– 位选三极管 S8550 开路，导致全黑，用万用表二极管档可判，坏则更换；
– 若 LED 个别段常亮而非全黑，说明驱动 74HC595 击穿，需更换芯片或整块显示板 。
6、SEIKO船用子母钟QC-6M3晶振/程序级软故障
若上述全正常仍无显示，多为子钟 MCU（87C52）未起振：
– 用示波器量 12 MHz 晶振两脚，应有 1–2 Vpp 正弦波，无波形则晶振坏；
– 若晶振正常但仍不工作，87C52 内部 EEPROM 程序因浪涌丢失，需更换已烧录好程序的芯片（SEIKO 原厂编号 620 017 002），船上无法现场烧录，必须备件更换 。
7、SEIKO船用子母钟QC-6M3最终确认
完成修复后，给子钟单独上电（脱母钟），LED 应先显示 “88:88” 全亮自检 1 s，随后显示内部 RTC 时间并每秒闪 “:” ，说明子钟本体已正常；再挂回母钟线路，30 s 内应自动跳为母钟时间，若同步成功即可交付使用。
按以上 7 步逐项排查，现场 30 min 内即可定位 99 % 的 “无显示” 故障。如仍不亮，则多为多层 PCB 内部断线或主芯片程序丢失，只能更换整钟或返厂维修。
